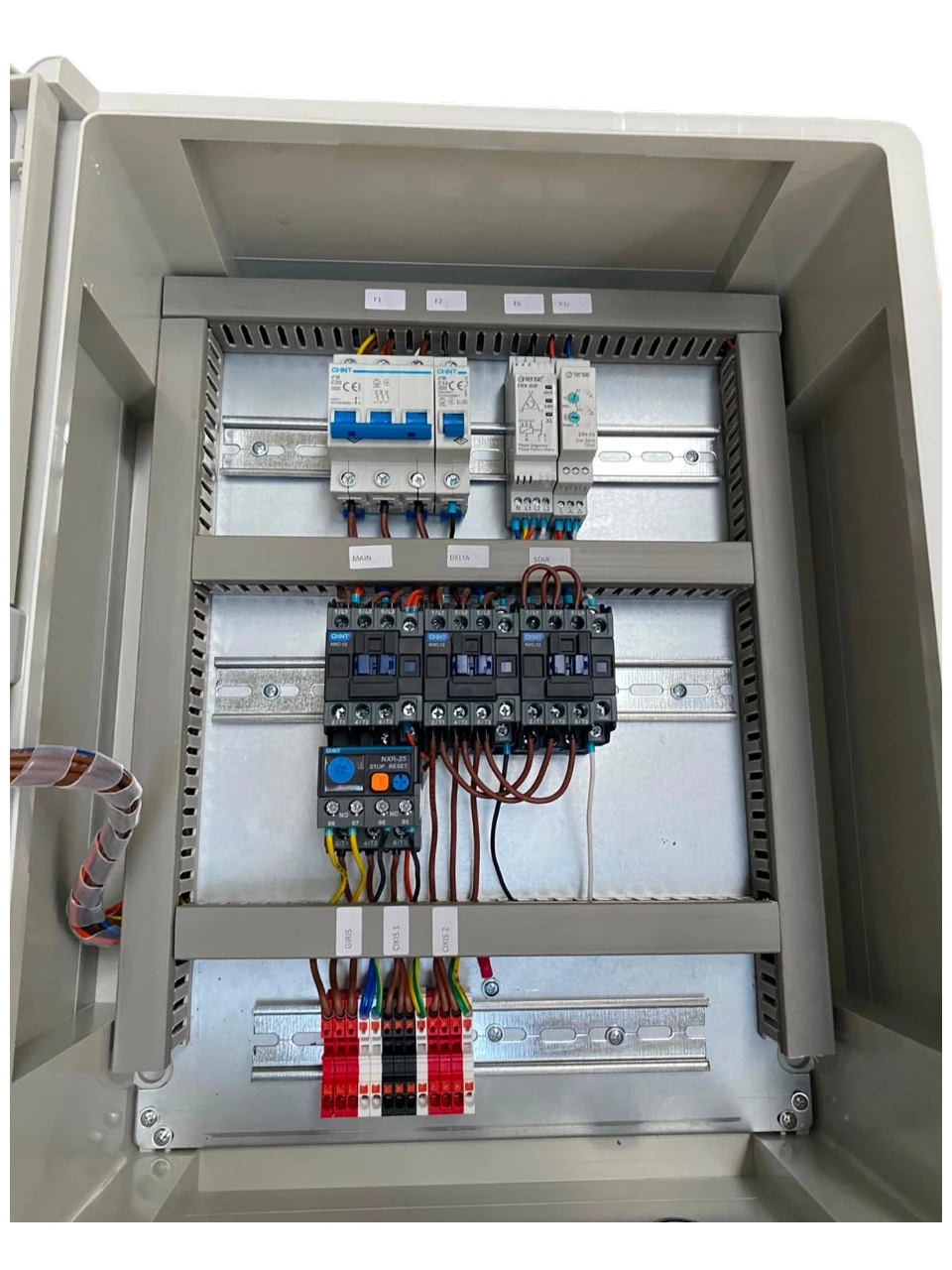

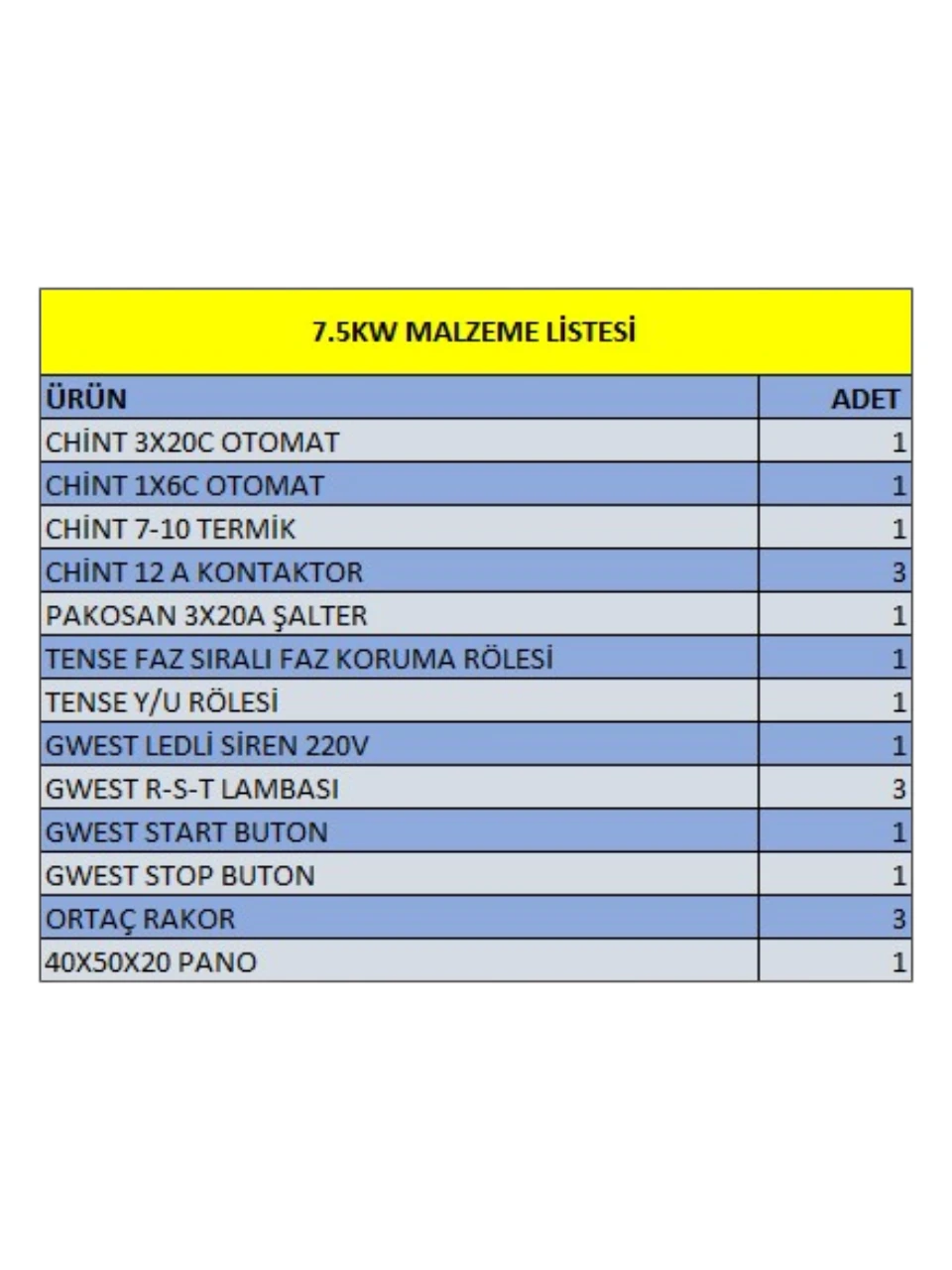

2. Teknik Bilgiler ve Pano Seçim Değerleri7.5 kW bir motorun yıldız-üçgen panosunu tasarlarken veya devre elemanlarını seçerken kullanacağın net teknik veriler şunlardır:Motor Parametreleri (Yaklaşık Değerler)Motor Gücü: 7.5 kW / 10 HPTam Yük Akımı ($I_n$): Yaklaşık 15 – 15.5 Amper (380V-400V şebekede, motor verimine göre değişir).Üçgen Hat Akımı ($I_{\Delta}$): Motor üçgene geçtiğinde hat akımı yine ~15A olur. Ancak hat kontaktörlerinden geçen akım faz akımıdır ($I_f = I_n / \sqrt{3}$), yani yaklaşık 9 Amper civarındadır.Pano Malzemesi Seçim TablosuPano kurarken gidip her şeyi 15 Amper’e göre seçersen maliyeti gereksiz artırırsın ya da yanlış koruma yaparsın. Doğru teknik seçimler şöyledir:MalzemeGörevi / Seçim Kriteri7.5 kW İçin Önerilen DeğerAna Sigorta (Termik Manyetik şalter)Tüm sistemi kısa devreden korur.25 A (Gecikmeli – Motor Tipi)Hat Kontaktörü (Ana K.)Motor çalıştığı sürece devreye akım taşır.En az 9 A – 12 A (Güvenlik için 12A veya 18A seçilir)Üçgen KontaktörüMotor üçgene geçtiğinde devrededir.En az 9 A – 12 A (Genelde Hat Kontaktörü ile aynı seçilir)Yıldız KontaktörüSadece ilk 3-5 saniye çalışır.Hat akımının %33’ünü taşır. En az 6 A – 9 A seçilebilir.Termik Röle (Aşırı Akım)Motoru sıkışma ve aşırı ısınmaya karşı korur.Hat veya Üçgen kontaktörünün altına takılacaksa: $15.5 \times 0.58 = 9A$ civarına ayarlanır. (Ayar sahası 7 – 10 A veya 9 – 13 A olmalı).Zaman RölesiYıldızdan üçgene geçiş süresini ayarlar.Yıldız-Üçgen özellikli (geçiş anında arkı önlemek için arada 40-50ms boşluk bırakan) röle. Süre: 3 – 5 sn.Kablo KesitiPanodan motora gidecek kablolar (Toplam 6 uç gider).En az $6 \times 2.5 \text{ mm}^2$ veya $4 \times 2.5 \text{ mm}^2$ + $3 \times 2.5 \text{ mm}^2$ NYAF/NYY kablo.
