Varistör (VDR) Nedir?

Varistör (Variable Resistor veya VDR – Voltage Dependent Resistor), üzerine düşen gerilimin büyüklüğüne göre direnci değişen yarı iletken bir koruma elemanıdır.

Normal çalışma geriliminde (örneğin 24V DC veya 220V AC) varistörün direnci megaohm seviyelerindedir, yani açık devre gibidir ve üzerinden akım geçmez. Ancak sistemde bir ani gerilim sıçraması (spike/surge) yaşandığında ve bu gerilim varistörün eşik değerini (Vmax) geçtiğinde, varistör nanosaniyeler içinde tepki vererek direncini neredeyse sıfıra indirir.

Böylece aşırı akımı kendi üzerinden akıtarak (kısa devre ederek) hassas otomasyon cihazlarına (PLC, CPU, modüller) zarar gelmesini engeller ve sigortayı attırarak sistemi korur.

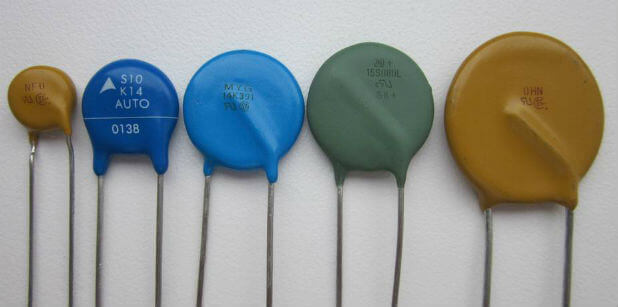

Şekil A. Varistör

Otomasyon Alanında Nerelerde Kullanılır?

Elektronikte varistörler kart üzerindeki küçük komponentleri korurken, otomasyon (endüstriyel) alanında doğrudan güç hatlarını ve anahtarlama elemanlarını korumak için panolarda ve sahada kullanılır:

PLC Dijital Çıkış Modüllerinde: Özellikle röleli çıkış modüllerini endüktif yüklerin geri besleme geriliminden korumak için.
Ana Şebeke Girişlerinde: Panonun ana besleme girişinde (L-N, L-G, N-G arasına) yıldırım veya trafo anahtarlamalarından gelen yüksek gerilim dalgalarını sönümlemek için.
Güç Kaynakları (SMPS) Girişlerinde: 220V AC giriş katında AC şebeke gürültülerini engellemek için.
Endüstriyel Motor Sürücülerinde (VFD): Sürücünün güç katındaki IGBT modüllerini şebeke piklerinden korumak için.

1. Bobin Bacağına Neden Bağlanır? (Röle ve Kontaktör Koruması)

Otomasyon panolarının en büyük düşmanlarından biri endüktif (bobinli) yüklerin anahtarlanmasıdır. Bir röle veya kontaktör bobinine enerji verip ardından bu enerjiyi kestiğin an, fizik kanunları gereği bobin üzerindeki manyetik alan aniden çöker.

Lenzi Kanunu’na göre, çöken bu manyetik alan ters yönde ve besleme geriliminin 10 ila 20 katı büyüklüğünde çok yüksek bir ters emk (ters gerilim piki) üretir. Örneğin 24V DC ile çalışan bir kontaktör bobini, enerji kesildiği an saniyeler içinde 300V – 400V civarında bir ters gerilim fırlatabilir.

Eğer varistör yoksa: Bu yüksek gerilim piki, bobini süren PLC çıkış transistörünü yakar veya röle kontağında ark (kıvılcım) çıkararak kontakların yapışmasına (bozulmasına) neden olur. Ayrıca panodaki haberleşme hatlarında (Modbus, Profinet vb.) anlık kopmalara yol açar.
Varistör bağlandığında: Bobin bacaklarına paralel bağlanan varistör, enerji kesildiği andaki o 300V’luk ters piki hisseder hissetmez saniyenin milyarda biri sürede iletime geçer. Yüksek gerilimi kendi üzerinde sönümleyerek (ısıya dönüştürerek) PLC çıkışını ve kontakları korur.

Şekil A . Röle Bacak Yapısı

2. Kuvvet Bacağına Neden Bağlanır? (Kontaktör Güç Kontakları ve Motor Girişleri)

“Kuvvet bacağı” endüstriyel jargonda kontaktörlerin ana güç kontakları (L_1, L_2, L_3 / T_1, T_2, T_3) veya motor klemens girişleridir. Varistörlerin buralara bağlanma sebebi tamamen yüksek akımlı endüktif yüklerin (motorlar, trafolar) yaratacağı büyük arkları ve şebeke dalgalanmalarını engellemektir.

Büyük bir asenkron motoru kontaktörle durdurduğun zaman, motor sargılarında biriken devasa enerji kontaktörün güç kontakları açılırken havada bir ark (şerare) oluşturur.

Yüksek Gerilim Koruması: Motorun durma anında şebekeye basacağı ters gerilim darbesinin panodaki diğer hassas cihazlara (enkoderler, sensörler, sürücüler) zarar vermesi engellenir.
Kontak Ömrünü Uzatmak: Güç kontaklarına paralel veya hatlar arasına bağlanan varistör, kontaklar açılırken oluşan yüksek gerilim farkını üzerine alarak ark oluşumunu minimuma indirir. Bu da kontaktörün mekanik ve elektriksel ömrünü ciddi oranda uzatır.
Fazlar Arası Dengesi: Üç fazlı sistemlerde faz-faz arasına bağlanan varistörler, motorun ani devreye girip çıkması esnasında fazlar arasında oluşabilecek anlık gerilim dengesizliklerini (transient) kırparak sistemi stabilize eder.

Şekil B. Kontaktör Kuvvet Kolları

1. Varistörlerin “Ömürlü” (Sınırlı Kısa Devre Kapasitesi) Olması

Varistörler, sigortalar gibi tek atımlık değildir ama sonsuz kez de çalışamazlar. İçlerindeki çinko oksit (ZnO) kristal yapısı, her yüksek gerilim darbesini (spike) sönümlerken ısıya maruz kalır ve mikroskobik düzeyde deforme olur.

Panoya her darbe geldiğinde (örneğin kaynak makinesi çalıştı, yan taraftaki büyük kontaktör çekti/bıraktı vb.), varistör bu piki yutar.
Ancak zamanla bu yutma işlemlerinden dolayı elemanın iç direnci düşmeye başlar.
Ömrünün sonuna gelen varistör, artık normal şebeke gerilimini (örneğin 220V veya 380V) bir “yüksek gerilim piki” gibi algılamaya başlar ve kalıcı olarak kısa devre moduna geçer.

2. “Patlama” ve Yangın Riski (Neden Önüne Sigorta Şart?)

Varistör kalıcı olarak kısa devre olduğunda, şebeke akımı (L-N veya Faz-Faz arası) hiçbir dirençle karşılaşmadan doğrudan varistörün üzerinden akmaya başlar.

Eğer varistörün önünde (besleme hattında) bir hızlı sigorta (gG veya aM tipi sigorta/otomat) yoksa, şebekenin verebileceği tüm kısa devre akımı o küçük komponentin üzerinden geçer.
Bu durum, varistörün nanosaniyeler içinde aşırı ısınıp patlamasına, panoda siyah bir is tabakası bırakmasına ve hatta yanındaki PLC modüllerine yangın sıçratmasına neden olur.

3. Sahada Doğru Tasarım Nasıl Olmalı?

Blog yazında tasarımcılara rehberlik etmek için şu standardı verebilirsin:

Sigorta Seçimi: Varistör hattının bağlı olduğu besleme, ana panonun büyük güçlü otomatından (örneğin 63A) beslenmemelidir. Varistör katından hemen önce 2A – 4A gibi küçük akımlı ve hızlı tepki veren (Fast-Blow) bir sigorta kullanılmalıdır.
Termal Korumalı Varistörler (TMOV): Endüstriyel otomasyonda artık sadece çıplak varistör yerine, içinde kendi termal sigortası olan varistörler (TMOV) tercih ediliyor. Varistör ömrünü tamamlayıp aşırı ısındığında, içindeki termal mekanizma kendini açarak yangın çıkmasını engelliyor.

Özetle; varistör sistemi korumak için kendini feda eden bir askerdir. Kendini feda ederken arkasında bir enkaza (kısa devre yangınına) yol açmaması için önüne mutlaka akım sınırlayıcı bir sigorta koyulması teknik bir zorunluluktur.
